Normas de representación. Conceptos básicos.



Antes de iniciar un dibujo, el dibujante debe establecer unos criterios básicos que en gran medida dependerán del tipo de objeto que vaya a representar.



Lo primero que tiene que tener en cuenta es el tamaño y el nivel de detalle del elemento, por lo que deberá primero decidir la escala del dibujo, el formato que usará y el tipo de línea.



La representación gráfica de una pieza exige, por parte del dibujante, cierta iniciativa personal en cuanto a la disposición y elección de aquellas vistas que le permitirán realizar, en las mejores condiciones, el dibujo de la misma.



A continuación desarrollaremos algunas consideraciones a tener en cuenta a la hora de iniciar un dibujo.



Dibujo de detalle.



Así se llama a la representación de una pieza aislada realizada en la posición en que trabaja o de montaje.



Las piezas que se emplean en cualquier posición, por ejemplo, piezas giratorias, pernos, casquillos, tornillos, etc, se representarán preferentemente en la posición de fabricación.



Estudiada la pieza se elige el formato en que se va a realizar el dibujo y la escala que conviene emplear.



Sobre el papel, conocidas las características particulares de la pieza, se determinan las vistas necesarias e imprescindibles para su representación, procurando que sean las más expresivas para aclarar mejor su forma.



Se determinarán las formas necesarias para la realización de la pieza en el taller en el caso de que se vaya a fabricar.








Elección del alzado.



Teniendo en cuenta la posición de empleo o de fabricación se elige como alzado aquella vista que presenta la idea más clara en cuanto a forma y dimensiones de la pieza.



En general es suficiente la representación del alzado, de la planta y de una vista lateral para reconocimiento inequívoco y acotación de un objeto. Las piezas complicadas exigen a veces más de tres vistas.

Dibujo industrial

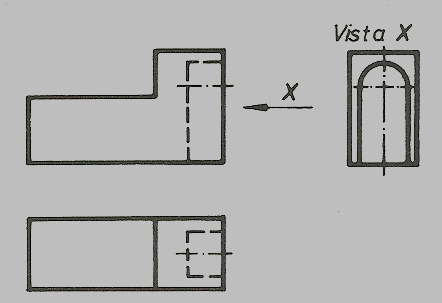

Figura 1.



No deben ponerse nunca más vistas de las indispensables para la clara definición de la pieza.



Una vez elegida la posición de la lámina (apaisada o vertical) se mantiene la misma para todas las piezas



Cuando una vista, como consecuencia de la falta de espacio, haya de colocarse en lugar distinto al normalizado, es necesario indicar la dirección de la visual con una flecha cuyas dimensiones sea una vez y media mayores que las de la cota, y con una letra mayúscula algo mayor que las cifras de cota. Se aconseja emplear las últimas letras del alfabeto para no confundir con las empleadas. (Ver Figura 1).



Detalle.

Dibujo industrial

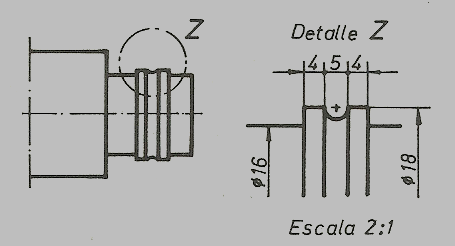

Figura 2.



En piezas con detalles pequeños que no resulten claros se vuelven a dibujar estos ampliados en la parte superior del dibujo, indicando la escala a que se representan, y se señala a su vez la zona ampliada de la pieza con un círculo dibujado a trazo y punto. (Ver Figura 2).



Las letras empleadas para señalar la vista y el detalle no deben coincidir con las letras para un curso de corte.



Piezas simétricas.

Dibujo industrial

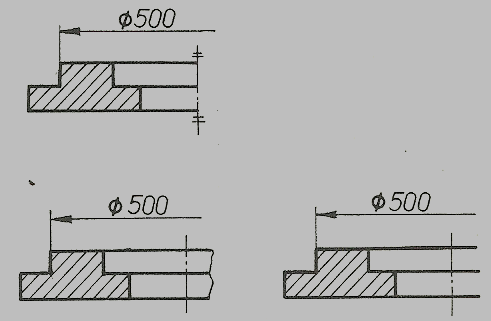

Figura 4.

Dibujo industrial

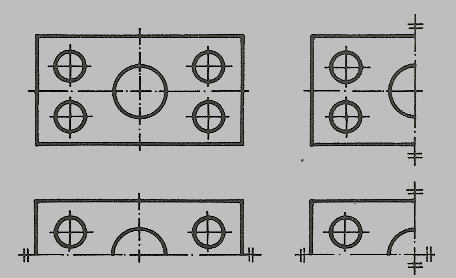

Figura 3.



Para economizar tiempo y espacio se representará nada más que la mitad o la cuarta parte de los cuerpos simétricos, en este caso, se marca cada extremidad del eje de simetría con dos trazos paralelos perpendiculares al eje. (Ver Figura 3). En la Figura 4 se muestran otras formas de representar piezas simétricas



El representar la cuarta parte de los cuerpos es una forma aceptable aunque resulte menos explicativa, por esta razón se aconseja usarlo sólo en casos sencillos.
