Lineas normalizadas.



Al igual que en otros apartados del Dibujo Técnico Industrial, las lineas también están normalizadas, así como sus series, clases, representación y aplicación de las mismas.



La Norma DIN 15 establecía lo relacionado con respecto a las Lineas en Dibujo, contemplaba las Clases de Lineas, anchuras de Lineas y aplicación de las mismas. A continuación se presenta el nombre de cada Línea y su representación:

Anchos y clases de lineas.
Anchos y clases de lineas.



- Línea llena ancha. Click para ver más.



- Línea llena estrecha Click para ver más.



- Línea de trazos Click para ver más.



- Línea ancha de trazo y punto Click para ver más.



- Línea estrecha de trazo y punto Click para ver más.



- Línea a mano alzadaClick para ver más.







Las plumas para tinta china o estilógrafos que se emplean para delinear, sirven tambien para rotular, siempre que el trazo que deje la pluma sea uno de los normalizados.



La norma DIN 6775 y DIN 6776 determina los colores indicativos de la anchura de las diferentes punteras, empleandose las mismas punteras para rotular que para delinear.










Series de líneas normalizadas.



Hay dos series de líneas denominadas Serie 1 y Serie 2 cada una de las cuales está formada por cuatro grupos de anchura de líneas:



Punteras de plumas para delinear y rotular de la Serie 1. Punteras de plumas para delinear y rotular de la Serie 2.
Punteras de plumas para delinear y rotular de la Serie 1.

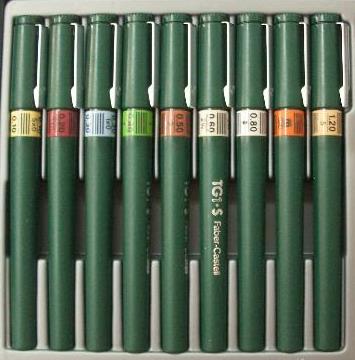

Punteras de plumas para delinear y rotular de la Serie 2.



Lineas Serie 1

Lineas Serie 2

Anchura (mm)

Color distintivo según DIN 6775

Anchura (mm)

Color distintivo según DIN 6775

0,13

Violeta

0,1

Amarillo claro

0,18

Encarnado

0,2

Encarnado claro

0,25

Blanco

0,3

Azul claro

0,35

Amarillo

0,4

Verde claro

0,50

Marrón

0,5

Marrón

0,70

Azul

0,6

Marfil

1,00

Naranja

0,8

Gris claro

1,40

Verde

1,0

Naranja

2,00

Gris

1,2

Naranja claro



Punteras de plumas para delinear y rotular de la Serie 1. Punteras de plumas para delinear y rotular de la Serie 2.
Punteras de plumas para delinear y rotular de la Serie 1.
Punteras de plumas para delinear y rotular de la Serie 2.



Grupos de anchura de línea de las series 1 y 2.
Grupos de anchura de línea de las series 1 y 2.



- Serie de líneas 1: la aplicación creciente de la microfotografía de dibujos hizo necesaria una revisión de la norma respectiva del año 1919. Para ello se hizo coincidir la anchura de líneas de la representación gráfica con la de la escritura .Todo esto quedó fijado con las normas DIN 15, 16 y 17.



La anchura de líneas de la serie 1 debe ser empleada no sólo para la representación gráfica sino también para Rotulación Normalizada.



La serie número 1 para dibujos técnicos tiene la ventaja de que con la microfotografía y ampliación posterior a otro formato de dibujo, se obtienen nuevamente espesores normalizados, y puede realizarse las modificaciones necesarias con aparatos de escritura con tinta china y plantillas de escritura normalizada.



- Serie de líneas 2: la anchura de líneas de la serie 2 corresponde a la serie de tamaños nominales de la norma antigua. Se recomienda usar los grosores referentes a la serie 1, para poder dibujar y rotular según las nuevas normas.



Grupos de lineas.



Se llama grupo de líneas al conjunto de los que lo forman. Así, la Serie 1, consta de seis grupos, que son 1,4; 1; 0,7; 0,5; 0,35 y 0,25 y se designan por medio de la cifra, en mm, correspondiente a la primero linea, que es la linea llena ancha. La relación de anchuras de un grupo respecto a otro es de 1:√2, igual que la de los formatos normalizados entre sí.



Con los cuatro grupos de líneas se confeccionan toda clase de dibujos. Para dibujos de grandes dimensiones y con pocos detalles se emplearan las líneas del grupo 1. Preferentemente se usarán los grupos 0,7 y 0,5; por ser los que se adaptan a las necesidades más usuales.



Grupos de anchura de línea de las series 1 y 2.
Fig 0. Tanto los grosores de lineas como la rotulación normalizada se mantiene en las reducciones de formato.



Empleo de líneas en el Dibujo Técnico.



Línea llena ancha.



Se emplea para representar:



- Aristas y contornos visibles de los cuerpos (fig. 1).

- Limitación de roscas (fig. 1b).

- Símbolos (cordones de soldadura); signos de soldadura (fig. 2a).

- Representación de espesores de tabiques en la construcción.

- Líneas de redes en esquemas eléctricos (fig. 3a).

Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 1.
Fig 2.
Fig 3.



Observaciones:

La anchura adoptada guardará relación con el tamaño y la clase del dibujo y será constante para todas las representaciones de un objeto dibujado a la misma escala.



Tanto los grosores de lineas como la Rotulación Normalizada se mantiene en las reducciones de formato y escala . (Ver fig. 0).



Línea llena estrecha.



Se emplea para representar:

Anchos y clases de lineas.
Fig 4.



- Contornos de piezas contiguas para relacionarlas (fig. 4).

- Instrumentos de medida eléctrica, lámparas, redes secundarias (fig. 3b).

- Rayados en secciones y cortes (fig. 5a) Abatimientos (fig. 5b).

- Sección abatida (fig. 6a).

- Cruz diagonal (fig. 6b).

- Diámetro del núcleo para rosca de tornillo (fig. 6c).

- Diámetro exterior para rosca de tuerca (fig. 7a).

- Rayados de superficies moleteadas (fig. 7b).

- Líneas de cota (fig. 7c).

- Líneas auxiliares de cota (fig. 7d).

- Líneas de referencia (fig. 8a).

- Signos superficiales (fig. 8b).

- Aristas ficticias (fig. 8c).

Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 5.
Fig 6.
Fig 7.
Fig 8.



Línea de trazos.

Anchos y clases de lineas.
Fig 9.



Se emplea para representar:



- Las aristas y los contornos ocultos de las piezas (fig. 9a).

- El diámetro exterior para rosca de tuerca (fig. 9b).

- Los materiales transparentes se tratarán como si fueran opacos.



Observaciones:

- Las líneas de trazos deberán indicarse solamente en casos en que faciliten la claridad del dibujo.

- Los trazos son de la misma longitud y depende de la longitud de la línea, pudiendo oscilar entre 2 y 10 mm.

- Los espacios entre trazo y trazo deben mantenerse uniformes y muy pequeños.

- Las líneas de trazos, muy próximas entre sí, se dibujan con los trazos corridos (fig. 10).

Anchos y clases de lineas.
Fig 10.

- Si en un dibujo coincide una línea llena ancha con una línea de trazos, tiene preferencia la línea llena (fig. 11a).

- Las líneas de trazos empiezan y acaban con trazos, salvo cuando son prolongación de las líneas llenas (fig. 12).

- Un arco, dibujado a trazos, ha de arrancar con trazo y terminar con trazo (fig. 13a).

- Las uniones a tope de líneas de trazos forman siempre ángulos completos (fig. 13b).

Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 11.

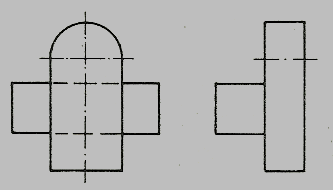

Fig 12.
Fig 13.



Línea ancha de trazo y punto.



Se emplea para representar:



- La indicación de los planos de corte (fig. 14).

- La caracterización de tratamiento de superficies o de tratamientos térmicos limitados (fig. 15)



Anchos y clases de lineas. Anchos y clases de lineas.
Fig 14.
Fig 15.



Línea estrecha de trazo y punto.

Anchos y clases de lineas.
Fig 16.



Se emplea para representar:



- Ejes de simetría (fig. 16a).

- Partes que se encuentran delante del corte representado (fig. 16b).

- Posiciones extremas de palancas, émbolos, manillas, etc. (fig. 17).

- Círculos primitivos para ruedas dentadas (fig. 18).

- La forma primitiva de una pieza (fig. 19).

- Limitación de detalles dibujados aparte (fig. 20a).

- Demasías de mecanizado para una parte determinada (fig. 20b).

Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 17.
Fig 18.
Fig 19.
Fig 20.



Observaciones:

- Lo primero que se traza, al dibujar, son los ejes porque a partir de ellos, se toman las medidas a ambos lados.

- La longitud de los trazos es uniforme y depende de la longitud del eje. Los puntos se hallan en el centro del pequeño espacio libre y no se deben hacer resaltar ni convertir en trazos.

- Los principios y finales de un eje están limitados por un trazo largo.

- Deben sobresalir de la figura, como unos 2 ó 3 mm; pero no se deben prolongar de una vista a otra (fig. 21).

- Cuando una línea de trazos coincide con un eje, es aquélla la que tiene preferencia (fig. 22).

- Los ejes sólo se cruzan en los trazos y, cuando son muy cortos, se dibujan con trazo seguido (fig. 23a).

- Si un eje se refiere solamente a un detalle determinado de una pieza, su longitud se limitará al mismo (fig. 23b).



Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 21.
Fig 22.
Fig 23.



Línea a mano alzada.



Se emplea para representar:



- Partes cortadas de los metales, materiales aislantes, piedra, etc (fig. 24).

- Líneas de rotura para madera (en zigzag) (fig. 25).

- El rayado en las secciones y cortes en las piezas de madera, ya sean longitudinales o transversales (fig. 26).

Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 24.
Fig 25.
Fig 26.



Observaciones:

- Las líneas de rotura se dibujan a mano alzada, pero sin demasiada irregularidad.

- En objetos de gran longitud en su dimensión transversal, cuando una gran parte es uniforme, se supone esta parte como cortada, con objeto de reducir la longitud del dibujo. Se representarán los extremos del objeto limitados por líneas de rotura. En todo caso, se acotará la medida real del objeto. (fig. 27).

- La rotura de los cuerpos redondos macizos y huecos se representará por medio de lazos, rayando las superficies opuestas. La anchura del lazo, en los cuerpos redondos macizos, será aproximadamente de 1/3 del radio (fig. 28).

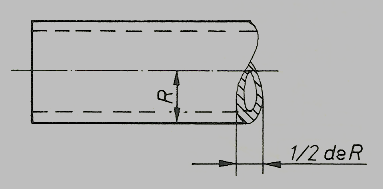

- La anchura de lazo, en los cuerpos redondos huecos, será de 1/2 del radio exterior (fig. 29).

- Cuando en una misma pieza sus caras forman ángulos. los extremos de la misma línea deberán tener la misma inclinación (fig. 30).

- En las superficies rayadas no es necesaria ninguna línea de rotura.

Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas. Anchos y clases de lineas.
Fig 27.
Fig 28.
Fig 29.
Fig 30.



Anchos y clases de lineas.
Tabla de clases de lineas y sus aplicaciones.
