Formatos Normalizados



Se llama Formato Normalizado al tamaño, posición y dimensiones normalizadas en milímetros que se dan a un pliego de papel. Todos los dibujos se han de hacer sobre papel cortado, a medidas fijas y exactas, en forma de paralelogramo rectangular, como medio de unificar tamaños y para poder, de este modo, archivarlos convenientemente.



Las dimensiones del formato se encuentran normalizadas por UNE 1 011 y DIN 823; su deducción se ha realizado siguiendo las reglas referencia, semejanza y doblado, especificadas en la norma DIN 476.



Relacion de formatos normalizados
Fig. 1. Relacion de los formatos.

Según las dimensiones de la pieza que se va a representar, se elige en cada caso, el formato más adecuado de los que se emplean normalmente en el Dibujo Técnico. De acuerdo con las dimensiones y disposición de las vistas, es indiferente realizar el dibujo en sentido vertical o apaisado, siempre que haga dentro de las normas establecidas



Las principales ventajas del uso de formatos normalizados son:



- Unificar el tamaño de las carpetas para organizar una documentación.

- Construir los muebles archivadores de acuerdo con las dimensiones normalizadas.

- Facilitar el manejo de las hojas de papel.

- Adaptar los dibujos a los diversos tamaños.

- Al reducir un formato superior a otro inferior, puede trazarse nuevos grupos de líneas.






Regla de referencia.



Relacion entre lados de formatos normalizados

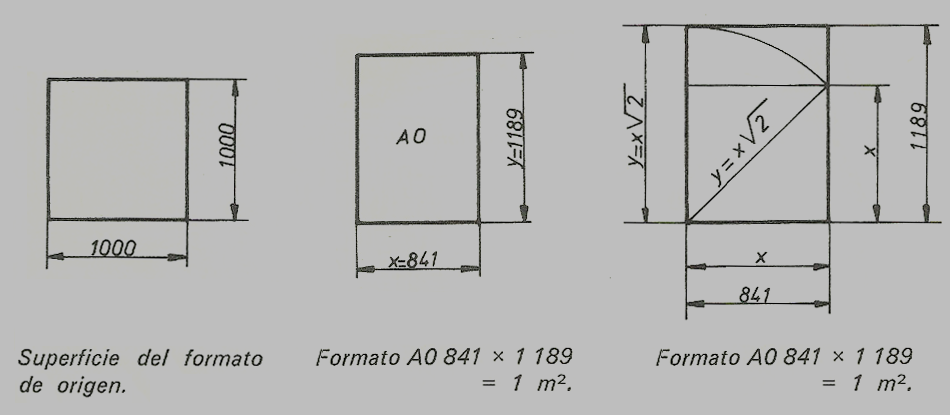

Fig. 2, 3 y 4. Relacion entre los lados de los formatos normalizados.



- El formato está referido al sistema métrico decimal. La superficie del formato origen es igual a un metro cuadrado. Nombrando sus dimensiones por X e Y resulta que X · Y = 1 m² (fig. 2).



- Se transforma el cuadro del formato origen en un rectángulo de área equivalente (fig. 3) con unas medidas determinadas.



- La referencia o designación se hace con una letra (A, B, ó C, según la serie) y un número, según el tamaño.



- La serie de formatos se consigue partiendo por la mitad el inmediato superior, y así sucesivamente (fig. 1).



Regla de semejanza.



Los formatos son todos semejantes entre sí. La relación entre los lados mayor y menor de cualquier formato, es la misma que la del lado del cuadrado a su diagonal. De aquí que x : y = 1 : √2 (fig. 4).



La superficie del rectangulo equivalente al formato de origen es:



X · Y = 1.000 · 1.000 = 106 mm²



Teniendo en cuenta que:



X / Y = 1 / √2



resulta:



Y = X · √2



que, sustituida en la primera igualdad, la convierte en:



X · Y = X · X · √2 = X² · √2 = 106 mm²



con lo cual:



X² = 106 / √2 ;

X = 10³ / 4√2 = 1.000 / 1,189 = 841,042 ≈ 841 mm



Y = X · √2 = 841 · √2 ≈ 1.189 mm



Serie principal de los formatos UNE 1011 y DIN 476.



Los formatos de la serie principal se designan por la letra A, seguida de un número de referencia, correlativo para cada formato. El formato de origen se designa por A0, y los demás formatos como se indica en la figuras 1 y 5.



Formatos UNE 1 011, DIN 476 y su relación
Fig. 5. Formatos UNE 1 011, DIN 476 y su relación.



En la tabla 1, se consignan las medidas de cada formato y demás datos necesarios para rollos comerciales de papel comercial y heliográfico.



SERIE PRINCIPAL A

Formato.

Linea de corte.

Margen.

A0

841 x 1.189 = 1 m²

5

A1

594 x 841 = 0,5 m²

5

A2

420 x 594 = 0,25 m²

5

A3

297 x 420 = 0,125 m²

5

A4

210 x 297 = 0,0625 m²

5

A5

148 x 210 = 0,0312 m²

5

A6

105 x 148 = 0,0156 m²

5

Tabla 1. Dimensiones de formatos principales.



Series auxiliares B y C.



Para el tamaño papeles, tales como sobres, carpetas, archivadores, etcétera, se utilizan las series auxiliares B y C (tabla 2).



La serie auxiliar B está constituida por los formatos, cuyos lados son los respectivos medios geométricos entre cada dos consecutivos de la serie A.



Los medios geométricos entre la serie A y B, forman la serie C.



SERIES AUXILIARES B Y C

Formato.

mm.

Formato.

mm.

B0

1.000 x 1.414

C0

917 x 1.297

B1

707 x 1.000

C1

648 x 917

B2

500 x 707

C2

458 x 648

B3

353 x 500

C3

324 x 458

B4

250 x 353

C4

229 x 324

B5

176 x 250

C5

162 x 229

B6

125 x 176

C6

114 x 162

Tabla 2. Dimensiones de formatos de las series auxiliares.



Formatos especiales (DIN 823).



Pueden acoplarse, excepcionalmente y para piezas alargadas, láminas iguales o del formato inmediato inferior, hasta obtener el tamaño deseado (fig. 6 y fig. 7).



Union de distintos formatos Formatos doblados

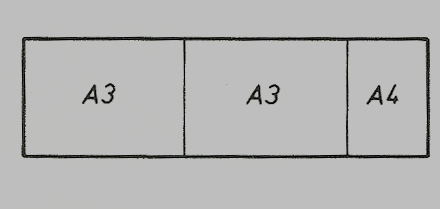

Fig. 6. Union de distintos formatos.

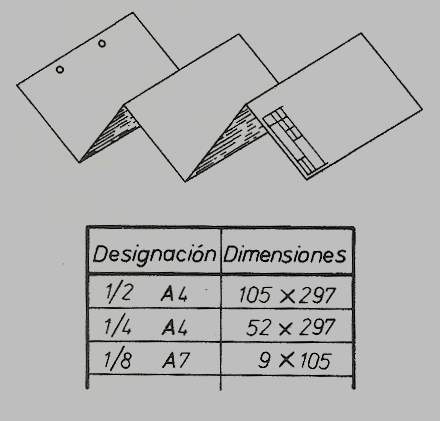

Fig. 7. Formatos doblados.



Formatos alargados (DIN 476).



Se obtienen los formatos alargados partiendo longitudinalmente los normalizados por dos, cuatro, ocho, etc. Se emplean para sobres, placas, billetes de trenes, recibos, etc.





Observaciones



- Según las dimensiones de la pieza que se va a representar, se elige, en cada caso, el formato más adecuado.

- Los formatos se pueden utilizar en forma vertical o apaisada.

- Generalmente, en los formatos pequeños y concretamente en el A4, se adopta como norma la posición vertical.
